一、引用標準
DL/T596-1996〈〈電力設備預防性試驗規程〉〉
GB50150-91〈〈電氣裝置安裝工程電氣設備交接試驗標準〉〉
中國石化總公司〈〈石油化工設備維護檢修規程第六冊電氣設備〉〉
中國石化總公司〈〈電氣設備預防性試驗規程〉〉
中國石化總公司〈〈引進電氣設備預防性試驗規程〉〉
二、獨立型電流互感器的試驗

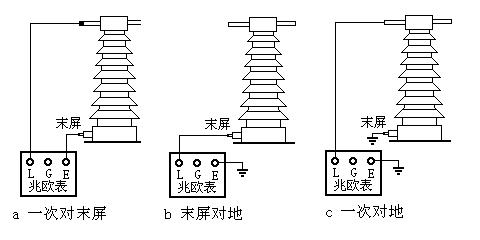

2.1、繞組及末屏的絕緣電阻：
采用2500V兆歐表進行測量
1）繞組絕緣電阻與初始值及歷次數據比較，不應有顯著變化；
2）電容型電流互感器末屏對地絕緣電阻一般不小于1000MΩ。
2.2、tgδ及電容量

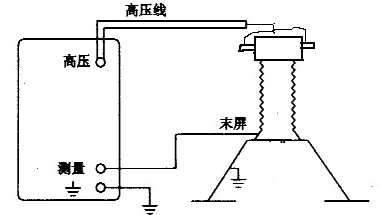

帶末屏抽頭的電容式測量高壓端對末屏采用正接法，測量接線如下：
1）主絕緣tgδ不應大于下規程中的數值，且與歷年數據比較，不應有顯著變化。
2）電容型電流互感器主絕緣電容量與初始值或出廠值差別超出±5%范圍時應查明原因。
3）當電容型電流互感器末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地 tgδ值，其值不大于2%。
4）主絕緣tgδ試驗電壓為10KV，末屏對地tgδ試驗電壓為2KV。
三、獨立型電壓互感器的試驗

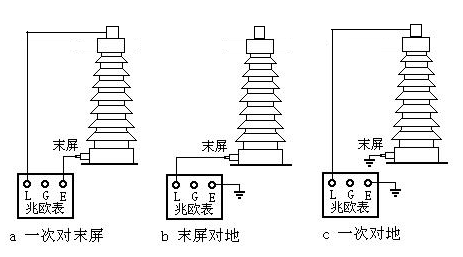

3.1、繞組及末屏的絕緣電阻：
1）繞組絕緣電阻與初始值及歷次數據比較，不應有顯著變化；
2）一次繞組用2500V兆歐表二次繞組用1000V或2500V兆歐表。
3.2、tgδ及電容量

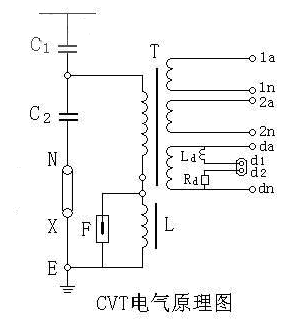

采用CVT自激法，原理圖如下圖

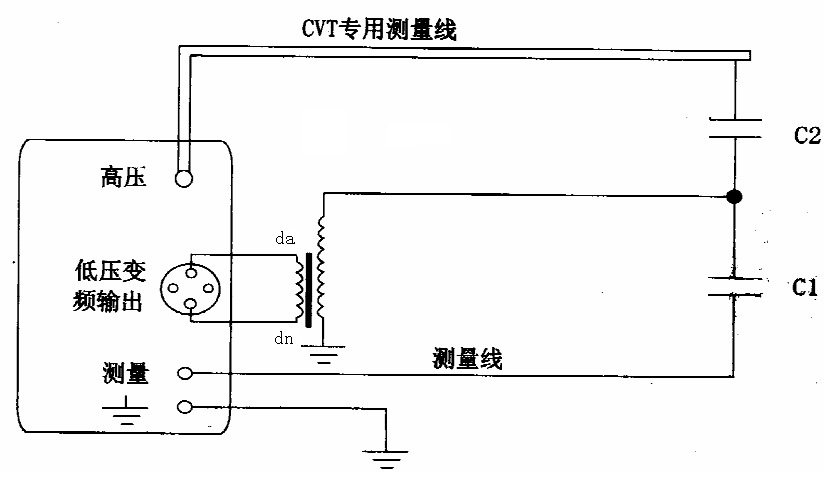

對于互感器本體的主電容C1和中壓電容C2，應采用介損測試儀“自激法”
在互感器的二次加壓（用100V的二次繞組）進行，接在da/dn處。
測C1時：C1的高壓側接“測量” 、C2的N點接“高壓”
測C2時：C1的高壓側接“高壓” 、C2的N點接“測量”
解開N點與X點的連接端子，X端仍舊接地。（有些沒有X點，只需將N點解開）
注意電壓不能超過3KV（一般中壓互感器的變比為13000/100V），要計算好二次加壓值。 tgδ及電容量且與歷年數據比較，不應有顯著變化。
原始記錄與正式報告
對原始記錄與正式報告的要求
（1）原始記錄的填寫要字跡清晰、完整、準確，不得隨意涂改，不得留有空白，并在原始記錄上注明使用的儀器設備名稱及編號。
（2）將試驗數據與規程及歷史數據進行比較，無明顯變化，否則要查明原因。
（3）試驗結束后，及時出具正式報告并存檔。
